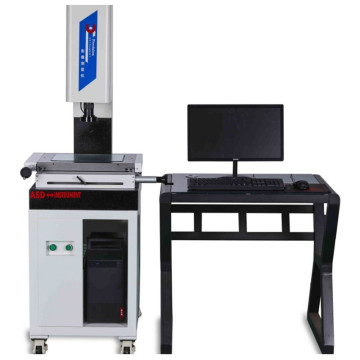

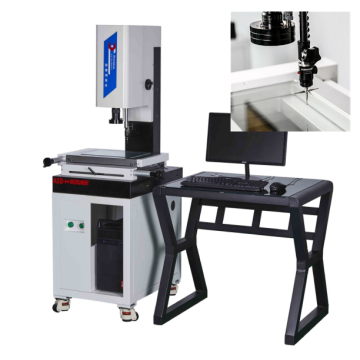

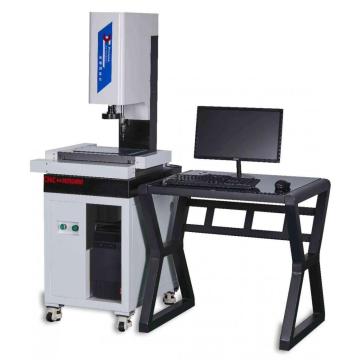

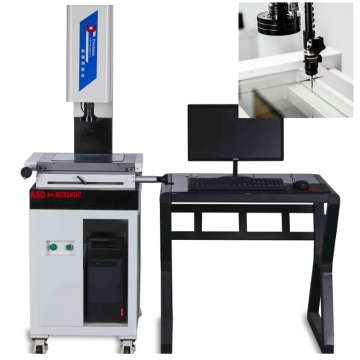

手動ビデオ測定機

マニュアルビジョン測定機は、3軸に手動駆動を使用する精密測定機器であり、測定ソフトウェアは手動ポイント撮影です。

この機器はズーム目的を使用して測定されたオブジェクトを拡大し、画像はCCD産業カメラデバイスを介してコンピューターに入力されます。測定されたオブジェクトの拡大画像は、さまざまな複雑なワークの非接触と効率的な幾何学的測定のために測定ソフトウェアに送信されます。

刻印された部品、プラスチック部品、薄膜形状、簡単に変形し、簡単に破損した、およびゴム、プラスチック、小さなハードウェア、時計、軽産業などの産業におけるワークピース測定などの小型のワークピースの非接触測定に適しています。ビデオデバイス

。

ビジョン測定機は、画像取得デバイス、データ収集デバイス、2次元測定ソフトウェアの3つの部分で構成されています。ズーム目的レンズと高解像度カラーカメラは画像取得デバイスを形成し、データ収集デバイスはグレーティングルーラーとデータプロセッサで構成されています。画像とデータは、2D測定ソフトウェアを使用して測定され、ポイント、ライン、アーク、距離測定を実現します。
