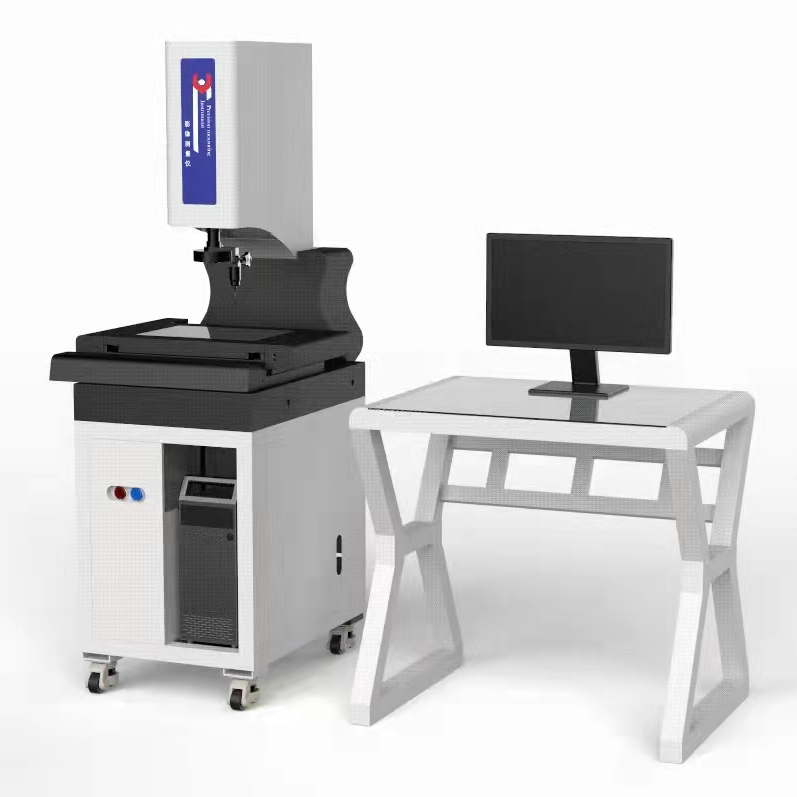

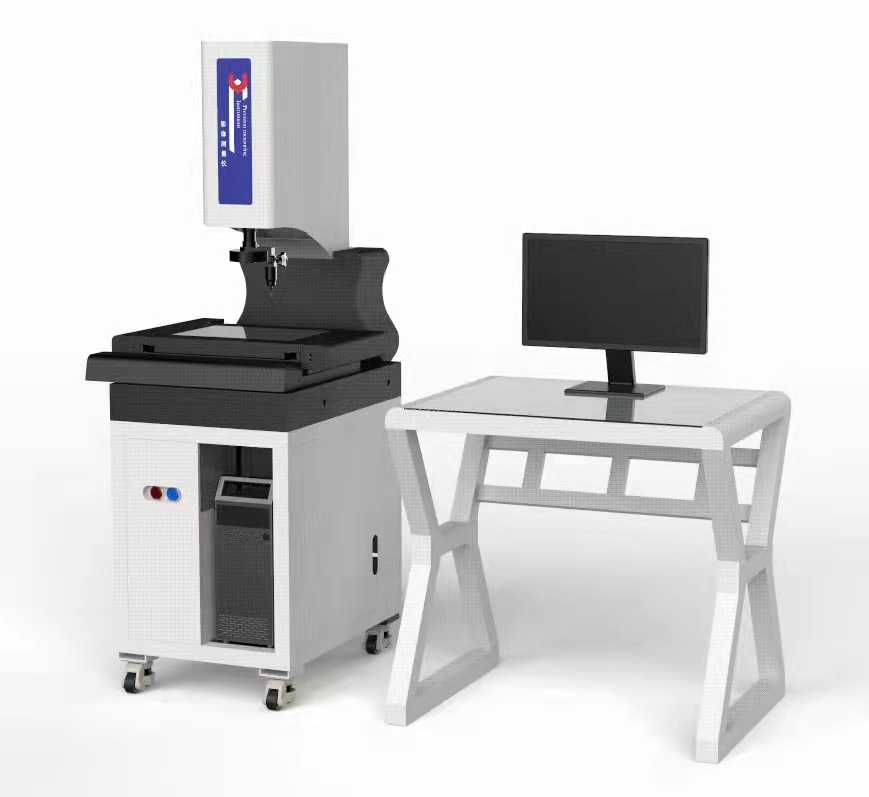

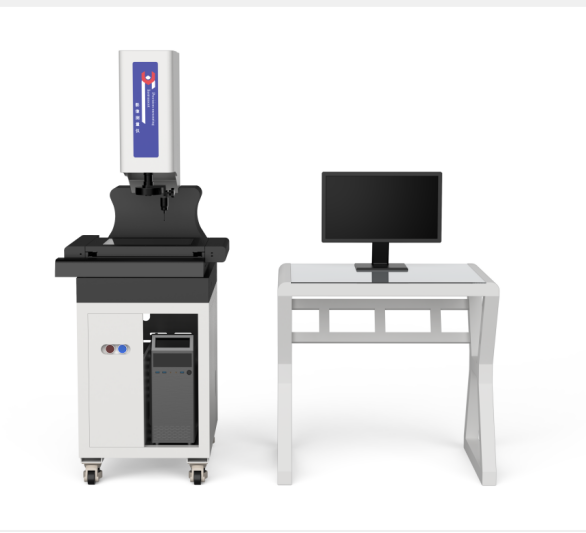

自動イメージャー測定機器

CNCは一連のガントリーCNCビデオ測定機であり、  大きなサイズの測定用に特別に設計されています。最大の測定範囲は400 × 500 mmに達する可能性があり、PCB、LCD、板金、民間航空、宇宙産業などの産業に適用できます。VMGは、業界の最も先進的な設計概念を統合します。マシンの精度と安定性は、生産中の最も完璧な設計と厳格な制御のために十分に保証できます。

機器の特性：

1.移動ブリッジ構造、自動大量測定、4軸CNC制御。

3.マウスとジョイスティックで簡単に操作できます。

4.高精度と安定性を備えたs ipoin線形スケール。

5.プログラム可能なズーム測定用の世界をリードする光学レンズ。

6.プログラム可能な表面光（ 5リング8オクタン、48セクター）、LEDプロファイルライト。

7.高さ測定のための自動焦点。タッチプローブはオンデマンドで追加できます。

8.強力なZonson2D CNCメトロロジーソフトウェア。

9.さまざまな標準構成を提供すると、カスタマイズされたバージョンも必要に応じて利用できます。

ポイント、ライン、サークル、アーク、スプライン、楕円、長方形、スロット、リングサークル、ギャップ、距離、ポイントリストなどを含む幾何学的要素をテストできます。

中心、エンドポイント、昆虫、接続、平​​行、垂直、接線、二等分、結合などを構築できます。

ビデオ測定ツールには、図面ポイント、閉じたポイント、フォーカスポイント、ピックポイントバイサークル、ピック全体、マルチピック、エッジトレース、最大の閉じた輪郭、最も近い閉じた輪郭が含まれます。

耐性測定を提供できます：まっすぐ、丸み、位置、並列性を含め、  垂直性、角度性、同心性など。

座標系：フィクスチャポジショニング座標系、点線、2つの点がx軸を決定し、2つのポイントがy軸、3つの点、2行、画像登録システムを決定します。翻訳、回転、座標系を手動で調整します。
